大功率液壓扳手

更新:2014-8-28 15:21:12 點擊:
  • 產品品牌 盛鳴牌
  • 產品型號 NJS型
  • 在線訂購
產品介紹


NJS大功率扭矩扳手(液壓扳手)

 NJS大功率扭矩扳手廣泛適用于冶金、電力、化工、機械、通信等行業的機械設備設施重要螺栓聯接的安裝及拆卸維修,能方便快捷地完成您的裝拆螺栓任務,同時可有效地保證您所需的扭矩值。
NJS大功率扭矩扳手-液壓扳手 一、NJS大功率液壓扭矩扳手(液壓扭力扳手)產品的型號及適用螺栓、螺母范圍
   表1 型號、參數及適用范圍

參數性能
◆ 雙作用,高速,大轉角;
◆ 以最小巧的尺寸實現最大的扭力輸出;
◆ 油管接頭內置油壓超載保護閥門,提供更安全的操作;
◆ 一只動力頭可配合多種插件工作頭使用,突破各種空間的限制。



NJS大功率扭矩扳手

規格型號

油缸壓力 MPa

油缸直徑 mm

最大扭矩 Nm

液壓缸行程套筒轉角

扳手適用螺紋范圍(粗牙)

NJS-I

63

40

9954

36 °

M20-M30

NJS-II

63

45

12600

36 °

M30-M48

NJS-III

63

45

14868

34 °

M48-M56

NJS-IV

63

65

41391

34 °

M64-M80

NJS-V

63

65

41391

30 °

M90-M100



設計方案
為了更好的給您選配、設計扳手,我們需要以下數據:
1、最大扭矩值
2、螺母對邊尺寸
3、螺栓直徑尺寸
4、其它要求

二、NJS大功率液壓扭矩扳手(液壓扭力扳手)產品簡介
隨著我國機械制造業的技術水平的不斷提高,液壓扳手也正在發展,為確保產品質量,許多設備和設施已經并將日益廣泛的采用高強度螺栓,并對螺栓的緊固的預緊力矩提出嚴格的要求,尤其是承受重載荷及強烈沖擊振動的重型機械設備就更為重要,為了提高螺紋聯接質量及可靠性,精確地控制高強度螺栓聯接的預緊力矩,本廠科技人員綜合應用國內外先進技術,研制成功液壓扭矩扳手,可幫助您解決這一難題。
液壓扭矩扳手是幫助您裝、拆螺栓、螺母,同時能比較準確的控制擰緊扭矩的理想工具,它廣泛適用于冶金、電力、化工、機械、通信等行業的機械設備和設施,重要螺栓聯接的安裝及拆卸維修,能方便快捷地完成您的裝拆螺栓任務,同時可有效地保證您所需的扭矩值。

三、NJS大功率液壓扭矩扳手(液壓扭力扳手)結構及工作原理

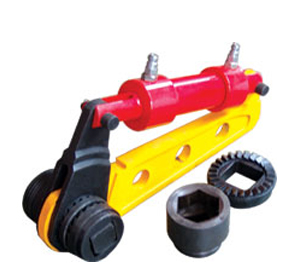

液壓扭矩扳手(液壓扭力扳手)(見圖1)由手動高壓泵和帶棘輪式液壓扭矩扳手兩部分組成。操縱手動高壓泵的手柄,液壓缸產生推力,經過曲柄系統形成力矩,帶動螺母轉動一個角度,使扭矩傳遞到帶棘輪裝置的內六角套筒上從而傳遞給螺栓聯接,按要求預緊螺栓。
手動高壓泵由操縱手柄,高壓泵、換向閥、油箱、壓力表和帶快速接頭的輸油管等組成。帶棘輪式液壓扳手由高壓油口、液壓油缸、曲柄、反力桿、棘輪裝置、套筒等組成、前者系動力源部件,后者為扭矩執行機構。



四、NJS大功率液壓扭矩扳手(液壓扭力扳手)主要特點
液壓扭矩扳手具有以下特點:
(1) 通過液壓系統壓力表能夠精確、可靠的控制預緊力矩。
(2) 提高螺紋聯接鋼度,降低螺栓疲勞斷裂的危險性。
(3) 保證了廣泛采用高強度螺栓聯接的可靠性,以利減輕重量和節約空間。
(4) 使用范圍廣、適應強,可用于螺栓及內角螺釘的預緊。
(5) 操作簡單,使用方便,經濟安全。
五、NJS大功率液壓扭矩扳手(液壓扭力扳手)操作方法
1、根據預緊螺母的尺寸選配內六角套筒。
2、按照螺母需要擰緊或松開的要求,組合棘輪(擰緊螺母時用右向棘輪,松開螺母時用左向棘輪)。
3、把帶快速接頭的高壓、低壓膠管插入扳手和換向閥的連接處(高壓1/4”,低壓為3/8”),并要求插入到位后,將快速接頭的外套轉動一個角度,以鎖緊。
4、反力桿應依靠在相應的內六角支承套或其它能承受反力的地方。
5、扳手連桿轉角的大小應控制在反力桿標定的角度范圍內。
6、打壓時,應將放氣閥向左旋轉一周,打開放氣閥,待空氣放盡后將其關閉。
7、手動泵打壓時,按液壓缸活塞桿的伸和縮轉動換向閥手柄,當手柄在左側位置時,活塞桿則伸,反之為縮,而在中間位置時壓力為零。
8、打壓時,通過觀察壓力表讀數值(MPa),即可得出扭矩值。在事前應根據表2所給出的公式計算出所需扭矩值(N.m)時的壓力值(MPa)。
9、預緊結束后,把換向閥手柄放中間位置,使其壓力回零。
10、卸下帶快速接頭的高、低壓膠管時,應首先將快速接頭的外套旋轉一個角度,使其缺口對準限位銷向前推,這樣即可拔出接頭。

六NJS大功率液壓扭矩扳手(液壓扭力扳手)注意事項
1、連接膠管應處于自由狀態,不得盤成直徑小于500mm圓圈。
2、在液壓扳手各連接銷軸及活動部位應涂潤滑脂,減少由于磨擦而造成扭矩損失。
3、工作時液壓系統不得用手接確。
4、卸下快速接頭后,其接頭外露部分必須用塑料蓋罩住。
5、工作油采用普通液壓油,其牌號為YA-N32G或YA-N45G。(相當于20#機油)。系統內工作油每年必須更換并清洗過濾器。

七、液壓扭矩扳手應用
1、根據螺紋聯接尺寸范圍選取您所需用的扳手型號,不得用小型號手扳手緊固大規格的螺栓。
2、油缸壓力不得超過最大油壓63MPa,以免損壞液壓系統。
3、按照表2及各不同型號的扳手,相應公式計算您所需要的壓力(MPa)或扭矩(N.m)。
示例1:使用NJS-I型扳手,緊固M30螺栓,預緊扭矩為1004N.m查表2根據公式P=M1/158=1004/158≈6.4MPa。壓力表指針指至6.4MPa時,其扭矩即為1004N.m。
示例2:使用NJS-II型扳手,緊固M42螺栓,預緊扭矩為2806N.m查表2根據公式P=M2/200=2806/200≈14MPa。壓力表指針指至14MPa時,其扭矩即為2806N.m。
示例3:使用NJS-III型扳手,緊固M64螺栓,預緊扭矩為10147N.m查表2根據公式P=M3/236=10147/236≈43MPa。壓力表指針指至43MPa時,其扭矩即為10147N.m。
示例4:使用NJS-IV型扳手,緊固M80螺栓,預緊扭矩為19626N.m查表2根據公式P=M4/657=19626/657≈29.9MPa。壓力表指針指至29.9MPa時,其扭矩即為19626N.m。
示例5:使用NJS-V型扳手,緊固M100螺栓,預緊扭矩為39960N.m查表2根據公式P=M4/657=39960/657≈60.8MPa。壓力表指針指至60.8MPa時,其扭矩即為39960N.m。
反之,如已知壓力(MPa)根據表2所給的相應公式亦可求出相應的扭矩(N.m)

表2 液壓扭矩扳手油缸與對應扭矩以及壓力、扭矩計算公式

壓力表讀數MPa


扭矩N.m

NJS-I 型已知壓力求扭矩時用 M1=158P 已知扭矩求壓力時用 P=M1/158

NJS-II 型已知壓力求扭矩時用 M2=200P 已知扭矩求壓力時用 P=M2/200

NJS-III 型已知壓力求扭矩時用 M3=236P 已知扭矩求壓力時用 P=M3/236

NJS-IV ( V )型已知壓力求扭矩時用 M4=657P 已知扭矩求壓力時用 P=M4/657

1

158

200

236

657

2

316

400

472

1314

3

474

600

708

1971

4

632

800

944

2628

5

790

1000

1180

3285

6

948

1200

1416

3942

7

1106

1400

1652

4599

8

1264

1600

1888

5256

9

1422

1800

2124

5913

10

1580

2000

2360

6570

20

3160

4000

4720

13140

30

4740

6000

7080

19710

40

6320

8000

9440

26280

50

7900

10000

11800

32850

60

9480

12000

14160

39420

63max

9954max

12600 max

14868 max

41391ma
