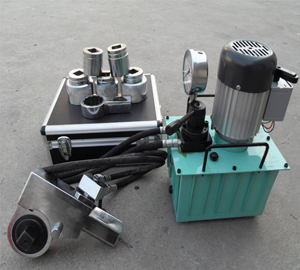

中空式液壓扳手

更新:2014-8-28 15:16:04 點擊:
  • 產品品牌 盛鳴牌
  • 產品型號 YK型
  • 在線訂購
產品介紹

 一、簡介

     YK中空式液壓扳手最大限度的采用高強度輕金屬,一體成型動力頭,全面提高強度及壽命;較大的扭矩/重量比,雙作用,高速,轉角大,效率高, 一只動力頭可配合多種工作頭使用,工作范圍廣,360°×360°旋轉軟管接頭使在狹小的空間內使用方便,絕不會出現機構卡死, 扭矩重復精度高達±3%,松開時不需其它工具,存貯箱保護扳手頭避免損壞,浸水和污濁,運動部件少,經久耐用,維護方便。
  本扳手體積小,力矩大、預緊準確。它廣泛適用于冶金、電力、化工、機械、通信等行業的機械設備和設施,重要螺栓聯接的安裝及拆卸維修,能方便快捷地完成您的裝拆螺栓任務,同時可有效地保證您所需的扭矩值。
二、產品特點

      YK型中空液壓扳手主要特點:
1、薄型套筒扳手能在空間受到限制或工況苛刻要求的地方使用。
2、套筒扳手、工作油缸、反力臂結構件組裝為整體,使整套工具重量減輕,降低了勞動者的工作強度。
3、每沖程回轉≥15°角,工作效率高,動作速度快。
4、系列化設計,對不同規格的螺栓螺母,只需要更換不同尺寸的扳頭即可工作。
5、設計精度為±5%,重復精度為98%。

三、產品操作程序:

1、使用前請仔細閱讀使用說民書以及產品銘牌,了解各項技術參數,對液壓扳手全部零件進行檢查,無任何損傷。
2、根據所需預緊或拆卸的螺栓規格,強度級別確定拆裝工藝,計算預緊力矩及所需油壓,螺栓伸長變性。
例:(僅供參考)
預緊M56螺栓,強度級別8.8級,螺栓變形區域長度300mm,計算液壓扳手使用油壓及伸長。
參見表,M56,8.8級螺栓最小破斷強度787MPa,預緊力矩(M):5978NM。
預緊所需油壓P:M=TL=PSL
P=M/SL
其中S:油缸面積,L:力臂(見表1)
P=5978/∏×0.022×0.1325
=35902952.82/m2
≈36MPa
液壓扳手預緊油壓36MPa.
螺栓伸長:⊿L=FL/ES1
其中:F:螺栓拉力  L:螺栓長度 E:彈性模量
  S1:螺栓斷面
⊿L=0.7×784×106×S1×0.3/200×109×S1=0.00082m=0.82mm
螺栓預緊伸長變形0.82mm。
注:以上計算部分數據選用德國標準,請根據實際情況選用本國標準。
3、根據所需預緊或拆卸的螺栓選用相應的液壓扳手和套筒,對照壓力扭力表使用。
4、將扳手體(1)扳手頭(2)裝為一體,并插上傳力銷(11)
5、將裝好的液壓扳手安裝于需要進行預緊或拆卸的螺栓螺母上,調整位置,選擇支反力點,將支撐套(10)安裝于扳手體六方上支承于牢固的支反力點(架百分表于螺栓頭部檢測預緊后螺栓伸長)。
6、將低壓油管,高壓油管分別同扳手體的高低壓進油口及油泵高低壓出油口相連接,檢測連接可靠性。
7、核查全部工作無誤后對螺栓進行預緊,加壓,并隨時觀察扳手情況,了解是否到達油缸行程頂點,(如到行程頂點未達到預緊扭力值,停止加壓,將高壓油泵換向閥換向加壓退回活塞后,再換向加壓進行預緊,如此反復直至達到所需壓力對應的扭力)。
四、注意事項
1、液壓扳手使用前必須嚴格檢查,無任何有損強度的損傷方能使用。
2、預緊使用油壓扭力值及螺栓伸長應計算準確,確保無誤。
3、預緊時嚴格控制油缸壓力,嚴禁超銘牌標定油壓使用。
4、液壓扳手及各相連快速接頭應連接可靠,無滲漏方可使用。
5、使用加壓時隨時注意受力部件的工作情況,如有異常,請立即處理再使用。
6、油缸到行程定點未達到預緊扭力值,停止加壓,將高壓油泵換向閥換向加壓退回活塞后,再換向加壓進行預緊,如此反復直至達到所需壓力對應的扭力
五、維護與保養
1、液壓扳手應隨時保持清潔。特別是進油時不得有灰塵污物。長期存放時,適當時涂覆工業凡士林作防銹處理,并應裝箱存放在干燥、溫度適宜的室內。
2、工作液為運動粘度20-28厘池,如20#機械油或液壓油。嚴禁使用酒精、水等其他介質,且工作也必須清潔。
3、使用搬運時嚴禁摔、錘擊。
4、存放時,適當涂抹工業凡士林防銹處理,放置于工具箱內,保存于干燥室內。



型號規格

YK30

YK60

YK90

YK120

最大扭矩
(N.M)

2900

5000

13000

24000

油缸直徑
(mm )

30

40

46

60

螺母對邊S
mm

32-55

46-80

85-105

115-145

螺栓直徑M

M22-M36

M30-M52

M56-M72

M76-M100

六、 螺栓、螺母扭矩推薦表



螺栓等級

4.8

6.8

8.8

10.9

12.9

最小斷裂強度

392 Mpa

588 Mpa

784 Mpa

941 Mpa

1176 Mpa

材質

一般結構鋼

機械結構鋼

鉻鉬合金鋼

鎳鉻鉬合金鋼

鎳鉻鉬合金鋼

螺栓

M=

螺母

S=

建議扭矩值

建議扭矩值

建議扭矩值

建議扭矩值

建議扭矩值

Nm

Kgm

Nm

Kgm

Nm

Kgm

Nm

Kgm

Nm

14

22

69

10

98

14

137

17

165

23

225

16

24

98

14

137

21

206

25

247

36

353

18

27

137

21

206

29

284

35

341

49

480

20

30

176

28

296

41

402

58

569

69

676

22

32

225

34

333

55

539

78

765

93

911

24

36

314

48

470

70

686

100

981

120

1176

27

41

441

65

637

105

1029

150

1472

180

1764

30

46

558

90

882

125

1225

200

1962

240

2352

33

50

735

115

1127

150

1470

210

2060

250

2450

36

55

980

150

1470

180

1764

250

2453

300

2940

39

60

1176

180

1764

220

2156

300

2943

370

3626

42

65

1519

240

2352

280

2744

390

3826

470

4606

45

70

1764

280

2744

320

3136

450

4415

550

5390

48

75

2254

350

3430

400

3920

570

5592

680

6664

52

80

2744

420

4116

480

4704

670

6573

850

8330

56

85

3528

530

5149

610

5978

860

8437

1050

10290

60

90

4018

610

5978

790

7742

1100

10791

1350

13230

64

95

4998

760

7448

900

8820

1394

13659

1613

15808

68

100

5684

870

8526

1100

10780

1679

16457

1941

19024

72

105

6468

1000

9800

1290

12642

2008

19681

2360

23124

76

110

7350

1100

10780

1500

14700

2409

23604

2709

26548

80

115

8134

1250

12250

1850

18130

2768

27130

3230

31658

85

120

8820

1400

13720

2250

22050

3504

34343

4038

39572

90

130

10584

1650

16170

2500

24500

4028

39475

4613

45210

100

145

13720

2050

20090

2976

29167

4795

46994

6371

62437

110

155

16366

2550

24990

3629

35569

5847

57309

7323

71767

120

175

19894

3050

29890

4372

42584

6962

68225

8823

86465

1、以上扭矩數值是德國工業標準,是該螺栓達到屈服扭矩值的70%所測定;

2、推薦鎖緊力矩值為表中數據乘以80%為宜,以設備安裝中的扭矩要求為準;

如果是高溫高壓的容器要進行計算,或用表中的扭矩值100%鎖緊
2、液壓扳手壓力值扭力值對照表


螺栓等級

4.8

6.8

8.8

12.9

最小斷裂強度

392 Mpa

588 Mpa

784 Mpa

1176 Mpa

材質

油缸直徑mm

力臂mm

一般結構鋼

機械結構鋼

鉻鉬合金鋼

鎳鉻鉬合金鋼

螺栓

M=

螺母

S=

壓力與扭矩值

壓力與扭矩值

壓力與扭矩值

壓力與扭矩值

Mpa

Nm

Mpa

Nm

Mpa

Nm

Mpa

Nm

22

32

φ30

80

3.98

225

5.89

333

9.53

539

16.11

911

24

36

80

5.55

314

8.31

470

12.13

686

20.8

1176

27

41

84

7.43

441

10.73

637

17.33

1029

29.71

1764

30

46

90

8.77

558

13.86

882

19.26

1225

36.97

2352

33

50

90

11.55

735

17.72

1127

23.11

1470

38.51

2450

36

55

90

15.4

980

23.11

1470

27.73

1764

46.21

2940

39

60

94

17.7

1176

26.55

1764

32.45

2156

54.57

3626

30

46

φ40

87

5.1

558

8.08

882

11.21

1225

21.53

2352

33

50

94

6.23

735

9.55

1127

12.45

1470

20.26

2450

36

55

94

8.3

980

12.45

1470

14.95

1764

24.91

2940

39

60

94

9.98

1176

14.95

1764

18.27

2156

30.72

3626

42

65

100

12.09

1519

18.73

2352

21.85

2744

36.95

4640

45

70

100

14.04

1764

21.85

2744

24.97

3136

42.92

5390

48

75

100

17.94

2254

27.31

3430

31.21

3920

53.05

6664

52

80

105

20.81

2744

31.21

4116

35.67

4704

63.18

8330

56

85

φ46

120

17.7

3528

25.78

5149

29.99

5978

51.62

10290

60

90

125

19.36

4018

28.79

5978

37.28

7742

63.71

13230

64

95

125

24

4998

35.87

7448

42.48

8820

68

100

130

26.33

5684

39.49

8526

49.92

10780

72

105

130

29.96

6468

45.39

9800

58.54

12642

76

110

φ60

145

17.94

7350

26.3

10780

35.87

14700

80

115

145

19.85

8134

29.89

12550

44.24

18130

85

120

170

18.35

8820

28.55

13720

45.89

22050

90

130

170

22.03

10584

33.65

16170

50.99

24500

100

145

160

30.34

13720

44.43

20090

100

145

φ60

180

26.96

13720

39.47

20090

110

155

190

30.46

16366

46.52

24990

200

35.18

19894

52.86

29890

1、以上扭矩數值是德國工業標準,是該螺栓達到屈服扭矩值的70%所測定;

2、推薦鎖緊力矩值為表中數據乘以80%為宜,以設備安裝中的扭矩要求為準;

3、如果是高溫高壓的容器要進行計算,或用表中的扭矩值100%鎖緊。
